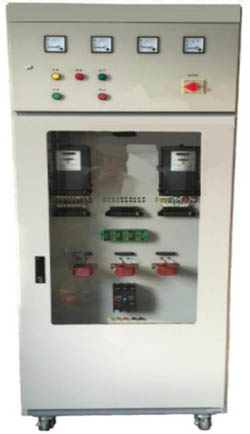

HYDYJL-1低壓計量實訓裝置
一、產品概述
低壓計量實訓裝置是用來培訓電力系統低壓計量裝表接電和低壓計量原理學習，具有智能查線分析功能的綜合型實訓裝置。
低壓計量實訓裝置可以仿真0.4kV電壓等級計量方式，用來培訓和考核從事低壓計量裝表接電崗位工作的相關專業人員。
二、裝置組成
低壓計量實訓裝置柜體、智能數字虛負荷電源、計算機、計算機桌椅、智能系統控制軟件、智能考核試題庫、低壓電流互感器、智能指示儀表、綜合用電安全防護裝置等。
三、裝置主要實現功能
1、 用虛負荷電源與控制繼電器及開關相組合形成一套高度模擬真實用電現場的低壓計量柜／計量箱培訓裝置；
2、 使用虛負荷電源很好地解決了安全和耗電問題，又可以模擬阻性、容性和感性負荷下單相和三相四線表的計量運行情況；
3、 低壓計量柜采用GGD型，可以掛接單相電能表和三相四線電能表；
4、 裝置系統電壓、電流和功率因數連續可調；
5、 裝置電源側有漏電保護功能，有漏電及操作人員觸電時，及時切斷培訓裝置的電源，保護操作人員的安全；
6、 當負載過大時，裝置電源會報警提示；
7、 可以掛接三相四線有功電能表，學習三相四線有功電能表、無功電能表及其它計量設備的結構組成、工作原理、性能特點、安裝、運行及維護等目的；
8、 通過低壓計量柜配接各類單相、三相四線有功及無功電能表，可以觀察運行現象，分析正確與錯誤，并排查與處理等目的；
9、 通過低壓計量箱配接各類單相、三相四線有功及無功電能表，可以觀察運行現象，分析正確與錯誤，并排查與處理等目的；
10、 可以進行單相電能表和三相四線電能表接線工藝培訓、考核和鑒定；
11、 教員可以直接在教練機上看到學員接線是否正確；大大減輕老師的現場查線的勞動強度；提高工作效率；提高單位時間內培訓的人次；
12、 可進行低壓計量裝置的典型故障分析與處理的練習、培訓和比賽；
13、 可進行低壓計量裝置的反竊電技術練習、培訓和比賽；
14、 可進行低壓計量裝置導線、電流互感器和電能表選擇的技術練習、培訓和比賽。
四、裝置主要技術指標
1、 工作環境：溫度：-5℃～35℃ 量程額定值：220V 相對濕度 lt; 90％
2、 輸出電壓：三相四線額定：3×220V
3、 輸出電流：量程額定值：3×5A
4、 輸出信號頻率：50Hz
5、 輸出功率：電壓：每相為35VA 電流：每相為30VA功耗: ≤1kW
6、 相位角輸出：輸出范圍：0°～ 360°調節細度：5°
7、 外觀尺寸：800*600*2200（單位：mm）
|
