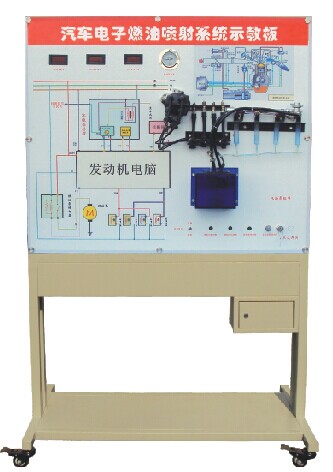

HY-QC620型汽油車電子燃油噴射系統示教板
【產品簡介】
汽油車電子燃油噴射系統示教板選用豐田5A發動機電子燃油噴射系統材料為基礎制作，模擬發動機運轉，演示發動機電子燃油噴射系統的工作過程；本示教板功能齊全、操作方便、安全可靠。
【結構組成】
發動機電控單元、發動機各類傳感器、噴油軌管及分電器點火組件總成、油箱總成、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
【功能特點】
1、面板上繪有完整的發動機電子燃油噴射系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。
2、操縱開關及按鈕，可真實演示發動機電子燃油噴射系統的工作過程。
3、數顯表顯示各傳感器信號電壓值。發光二極管顯示工作元器件狀態。
4、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。
5、防盜匹配等操 作。裝有診斷座，可讀取故障碼與數據流等。
6、汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
7、立式展柜臺架二層結構，方便檢測工具的擺放。整體結構合理，美觀大方，表面采用烤漆工藝,帶自鎖 腳輪。
8、可增設演示三型號噴射方式：同時噴射；分組噴射；順序噴射；
9、外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
|
