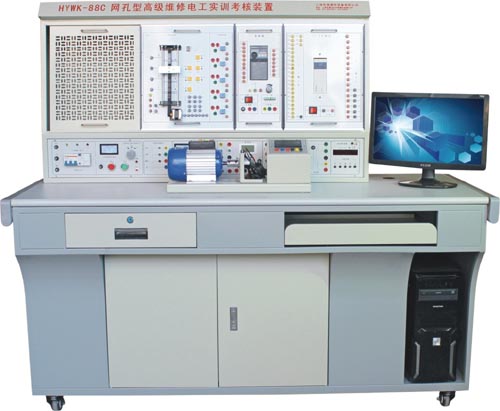

序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
|
1 |
SX1 |
搶答器 / 音樂噴泉 |
通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中 “ 水流 ” 及音樂的循環控制，掌握循環指令的編寫方法。 |
|
2 |
SX2 |
裝配流水線 / 十字路口交通燈 |
通過對 “ 生產流水線 ” 順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
|
3 |
SX3 |
水塔水位 / 天塔之光 |
通過對 “ 水塔水位 ” 和 “ 儲水池水位 ” 變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
|
4 |
SX4 |
自動送料裝車 / 四節傳送帶 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
|
5 |
SX5 |
多種液體混合裝置 |
通過對 “ 液體混合裝置 ” 中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
|
6 |
SX6 |
自動售貨機 |
通過對用戶投幣數目的識別和自動售貨機中各種 “ 貨物 ” 的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
|
7 |
SX7 |
自控軋鋼機 / 郵件分揀機 |
通過對自控軋鋼機和郵件分揀機材料（ “ 鋼錠 “ 郵件 ” ）來料數量、來料類別識別及對各種執行器（例如 “ 電機 ” ）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
|
8 |
SX8 |
機械手控制 / 自控成型機 |
通過對機械手停留 “ 位置 ” 及自控成型機各方向 “ 液缸位置 ” 的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
|
9 |
SX9 |
加工中心 |
通過對加工中心中各方向 “ 電機 ” 運行方向及 “ 刀庫 ” 進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
|
10 |
SX10 |
四層電梯 |
通過對一個完整的四層電梯模型的綜合控制，初步掌握 PLC 控制系統的分析、 I/O 分配、設計 I/O 接線圖、接線、編程、調試等工作過程的綜合知識。 |
|
11 |
SX11 |
步進電機 / 直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； 直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。 |
通過利用 PLC 對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
3 、變頻器實訓掛箱：
配置三菱 FR-S520 變頻器，帶 RS485 通迅接口及 BOP 操作面板及外圍配套元器件。
4 、電機導軌及光碼盤測速系統
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌一幅，道軌平整度好，無應力變形，同心度好。
5 、電子線路固定線路板（ 4 塊）
6 、網孔板（ 405mm × 600mm ） 1 塊
7 、器材配備
|
序號 |
名 稱 |
型號與規格 |
數量 |
|
1 |
單相電度表 |
DD862-2 |
1 |
|
2 |
單相閘刀開關 |
HK8 |
1 |
|
3 |
拉線開關 |
4A /250V |
1 |
|
4 |
平燈頭 |
6A /250V |
2 |
|
5 |
園形插座 |
T3-10 |
1 |
|
6 |
電流互感器 |
LQG-0.5 |
1 |
|
7 |
墻壁開關座 |
2 |
|
|
8 |
聲控開關 |
118-B30 |
1 |
|
9 |
低壓斷路器 |
DZ108-20/10 |
1 |
|
10 |
螺旋式保險盒 |
RL1-15/ 3A |
3 |
|
11 |
直插式保險盒 |
RT14-20/ 2A |
2 |
|
12 |
交流接觸器 |
CJX2-0910 |
3 |
|
13 |
輔助觸頭 |
F4-22 |
3 |
|
14 |
熱繼電器 |
R16B-20/3 |
1 |
|
15 |
通電延時時間繼電器 |
ST3PA-B/380V （ 0-60S ） |
1 |
|
16 |
時間繼電器座 |
PF -083A |
1 |
|
17 |
3H 鐵殼按鈕 |
2 |
|
|
18 |
行程開關 |
LX9-222 |
2 |
|
19 |
行程開關 |
LX9-001 |
2 |
|
20 |
倒順開關 |
K03-15 |
1 |
|
21 |
日光燈管 |
Y210RR25/10W |
1 |
|
22 |
鎮流器 |
13W |
1 |
|
23 |
日光燈座 |
2 |
|
|
24 |
大功率電阻 |
3 |
|
|
25 |
二極管 |
1 |
|
|
26 |
接線端子排 |
JF5-2.5/5 |
5 |
|
27 |
G 形導軌 |
1 |
|
|
28 |
走線槽 |
2 米 |
|
|
29 |
螺絲 |
90 |
|
|
30 |
螺絲刀 |
2 |
|
|
31 |
尖嘴鉗 |
1 |
|
|
32 |
剝線鉗 |
1 |
|
|
33 |
三相鼠籠異步電動機 |
380V/Y/△180W |
1 |
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、實訓項目
（一）電工部分：
|
1 ．電工布線工藝實訓 2 ．兩個開關控制一盞燈線路訓練 3 ．聲控開關控制白熾電路訓練 4 ．二地控制一盞燈電路訓練 5 ．三地控制一盞燈電路訓練 6 ．日光燈線路接線訓練 7 ．單相電度表直接安裝接線 8 ．單相電度表經電流互感器安裝接線 9 ．室內照明電路安裝訓練 10 ．配電板安裝訓練 11 ．交流負載電功率的測量 12 ．三相異步電動機直接啟動控制 |
13 ．三相異步電動機接觸器點動控制線路 14 ．三相異步電動機接觸器自鎖控制線路 15 ．三相異步電動機 Y/△ 自動控制線路 16 ．用倒順開關控制三相異步電動機正反轉線路 17 ．接觸器聯鎖的正反轉控制線路 18 ．按鈕聯鎖的三相異步電動機正反轉按鈕線路 19 ．雙重聯鎖的三相異步電動機正反轉按鈕線路 20 ．三相異步電動機多地控制 21 ．工作臺自動往返控制線路 22 ．三相異步電動機串電阻降壓啟動控制線路 23 ．三相異步電動機能耗制動控制線路 |
（二）電子技能實訓
1 ．安裝調試數字步進電機線路
2 ．光控開關和報警電路
3 ．設計并安裝調試電壓上下限報警電路（全自動冰箱保護器）
4 ．安裝和調試數字鐘電路
（三） PLC 綜合實訓項目
（ 1 ） PLC 基本技能實訓
1 .PLC 認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2. 典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC 仿真實訓
（ 2 ） PLC 模擬控制應用實訓
|
4. 數碼顯示控制 5. 搶答器控制（優先級、數值運算，具有聲效功能） 6. 天塔之光控制（閃爍、發射、流水型） 7. 音樂噴泉控制（具有聲效功能） 8. 十字路口交通燈控制 9. 水塔水位控制 10. 自動送料裝車系統控制 11. 四節傳送帶控制 12. 裝配流水線控制 13. 多種液體混合裝置控制 |
14. 自控成型機控制 15 全自動洗衣機控制（具有聲效功能） 16. 電鍍生產線控制 17. 自控軋鋼機控制 18. 郵件分揀機控制 19. 自動售貨機控制 20. 機械手控制 21. 四層電梯控制（實物） |
（ 3 ） PLC 實物控制實訓
|
1. 直線運動位置識別、運動軌跡控制、定位控制 2. 步進電機運動控制 |
3 . 直流電機控制 4 . 溫度 PID 控制（具有聲效功能） |
（ 4 ） PLC 高級技能實訓（設計、安裝、調試及檢修）
|
1 .PLC 控制的三相異步電動機正反轉控制 2 .PLC 控制的三相異步電動機 Y/△ 啟動控制 3 .PLC 控制的三相異步電動機降壓啟動控制 4 .PLC 控制的三相異步電動機能耗制動控制 |
5 .C620 車床電氣控制線路 6 .C6130 車床電氣控制線路 7 . 電動葫蘆電氣控制線路 |
（四）基于變頻器的電機拖動與控制實訓
|
1 ．變頻器功能參數設置與操作 2 ．變頻器報警與保護功能 3 ．多段速度選擇變頻調速 4 ．外部端子點動控制 5 ．控制電機正反轉運動控制 |
6 ．控制電機運行時間操作 7 ．瞬間停電變頻器參數設定 8 ．外部電壓變頻調速 9 ．三相異步電動機的變頻開環調速 |
（五） PLC 、變頻器的電機拖動與控制實訓
|
1 ．基于 PLC 通信方式的多段速選擇變頻調速 2 ．基于 PLC 通信方式的變頻器開環調速 |
3 ．基于 PLC 通信方式的變頻器閉環調速 |
