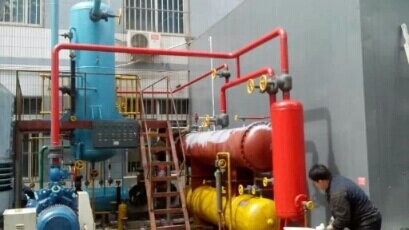

HYAZL-1型真實部件構成氨制冷系統模擬裝置
制冷技術是一項工藝極其復雜，具有一定危險性的工作，尤其是系統中的氨氣，是一種易燃易爆，有毒，使人窒息的氣體，對人體健康和安全生產都有潛在的較大的危害性。所以通過本模擬裝置訓練，操作人員熟悉所屬冷庫設備的構造、結構、性能、特點、分布情況、工藝流程、運行原理，掌握安全操作技術，并具備查患排險能力，這樣才能勝任制冷運行和管理工作。
一、制冷工作原理
本模擬裝置主要由本模擬裝置由制冷系統、電控系統、冷卻水系統三大系統組成，具體有：壓縮機、冷凝器、貯氨罐、蒸發器、空氣分離器、緊急泄氨器、集油器，水冷卻裝置，各種閥門、壓力表、測溫儀和高低壓管道組成。其中，壓縮機、冷凝器、節流閥和蒸發器是制冷系統中追基本的部件。它們之間用管道依次連接，形成一個密閉的系統。制冷劑氨在系統中不斷循環流動，發生狀態變化，與外界進行熱量交換，其工作過程是：液態氨在蒸發器中吸收被冷卻物的熱量之后，汽化成低壓低溫的氨氣，被壓縮機吸入，壓縮成高壓高溫的氨氣后排入冷凝器。在冷凝器中被冷卻水降溫放熱冷凝為高壓氨液，經節流閥節流為低壓低溫的氨液，再次進入蒸發器吸熱汽化，達到循環制冷的目的。這樣，氨在系統中經過蒸發、壓縮、冷凝、節流四個基本過程完成一個制冷循環。
二、使用單位提供房間做為模擬冷庫用。
